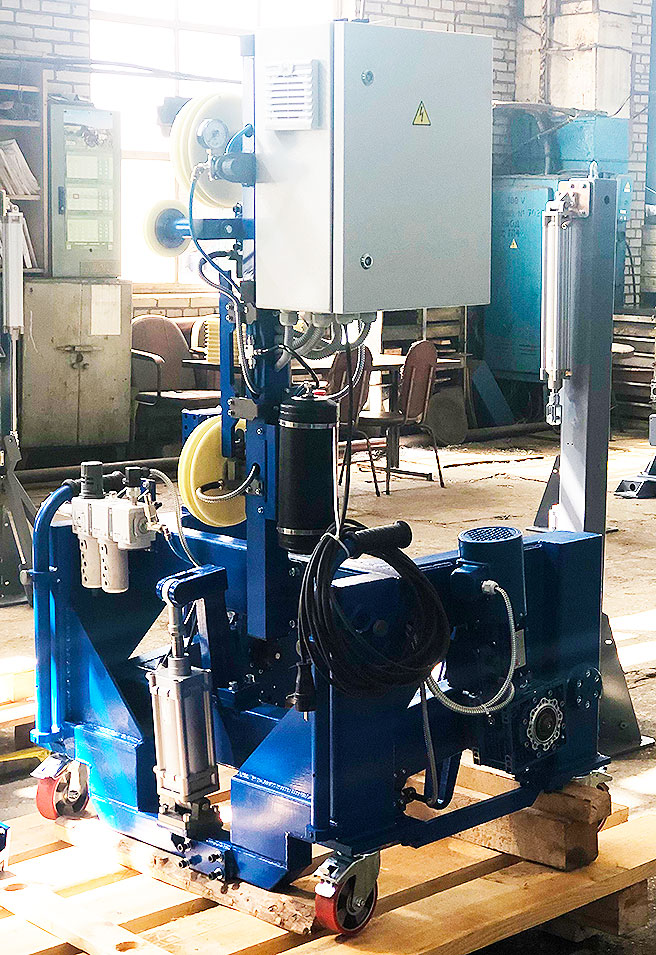

Отдающее устройство МПОУ-630К

Назначение машины

Отдающее устройство МПОУ-630К предназначено для отмотки кабельной заготовки в линии оплетки.

Технические характеристики

Диаметр щеки отдающего барабана	630 мм
Диаметр осевого отверстия	56, 127 мм
Максимальный вес барабана с кабельной заготовкой	500 кг
Сечение токопроводящей жилы на отдающем барабане	0,12-2,5 мм2
Конструкция токопроводящих жил (в изоляции) на барабане	4х0,88; 4х1,8; 4х2,35
Скорость линии	1-15 м/мин
Тип компенсатора	вертикальный, блочного типа
Регулирование натяжения на компенсаторе	пневматическое, рабочий диапазон давления: 20-100 Н
Диапазон диаметров принимаемой проволоки, мм	3.00 - 8.00
Зажим барабана	с помощью конусов
Время торможения не более, сек	5

Примечание

• отдающее устройство мобильное для оперативного перемещения к линии в момент работы;
• компенсатор располагается на станине отдающего устройства;
• отдающее устройство подключается к сети 220 В, 50 Гц (в розетку Заказчика) и к пневмосети 0,5МПа (подготовка воздуха не входит в поставку). В состав поставки входит 1 кран и «пневморозетка» - 1 шт.;
• габаритные размеры, не более: ширина – 1000 мм, глубина – 800 мм, высота – 1500 мм^*.

^* За исключением незначительного выступающих частей (поворотных колес) и поворотного (откидного) ролика схода заготовки.
