Станок СНБИ-250
Станок СНБИ-250 для наложения бумажной изоляции на жилу (длиной до 8м) методом обмотки.
Станок предназначен для автоматизации и облегчения рабочего процесса изолировки медных жил сечением от 6 мм2 (диаметр 2,26) до сечения 35 мм2 (диаметр 6,68). Для медных прутков и мягкого гибкого провода, сечением от 50 мм2 (диаметр 7,98) до сечения 400 мм2 (диаметр 22,57).
Система крепления станка обеспечивает фиксацию прутка и провода для вышеперечисленных диаметров.
Станина универсальная для изготовления медных жил от 1000 мм до 8000 мм. Станина жесткая и способна гасить вибрацию при изолировке. Обеспечено перемещение и фиксация узла вращения. Тумбы, на которые опирается станина, имеют элементы фиксации к полу. Механизм натяжения провода имеет ход 50-60 мм. Зона наложения изоляции имеет ограждение со световым барьером, препятствующим работу станка при нахождении оператора в рабочей зоне.
Станок включает в себя стол с приводным неподвижным и регулируемым не приводным зажимами для закрепления концов кабеля, каретку с отдатчиком бумажной ленты, систему управления с контроллером.
Один конец кабеля закрепляется в неподвижном зажиме - ось его не подвижна в пространстве, но за счет наличия привода она сообщает кабелю вращение с определенной частотой (под управлением контроллера).
Второй конец кабеля закрепляется в подвижном зажиме - ось его закреплена на кронштейне, установленном на рельсе линейной направляющей. При подготовке к обмотке оператор передвигает и фиксирует данный зажим на необходимое расстояние от неподвижного зажима - в зависимости от длины изолируемой жилы.
Каретка с отдатчиком бумажной ленты представляет собой розетку с двумя тарелками (внешняя тарелка - съемный прижим кружка бумажной ленты) и систему направляющих роликов с механическим компенсатором. Розетка, ролики и компенсатор скомпонованы на поворотном кронштейне, установленном на каретке линейной направляющей. В ходе наложения бумажной изоляции на жилу каретка с бумагоотдатчиком совершает линейное перемещение с заданной скоростью вдоль изолируемой жилы (скорость перемещения поддерживает контроллер, привод перемещения - передача шестерня-зубчатая рейка). Для обеспечения качественного наложения ленты на жилу кронштейн розетки с роликами и компенсатором устанавливается под углом относительно изолируемой жилы (имеется шкала в градусах и фиксатор).
Размеры кружка бумаги*, мм:
- наружный диаметр - до 250;
- внутренний диаметр - 50
* Возможны другие размеры по инициативе заказчика

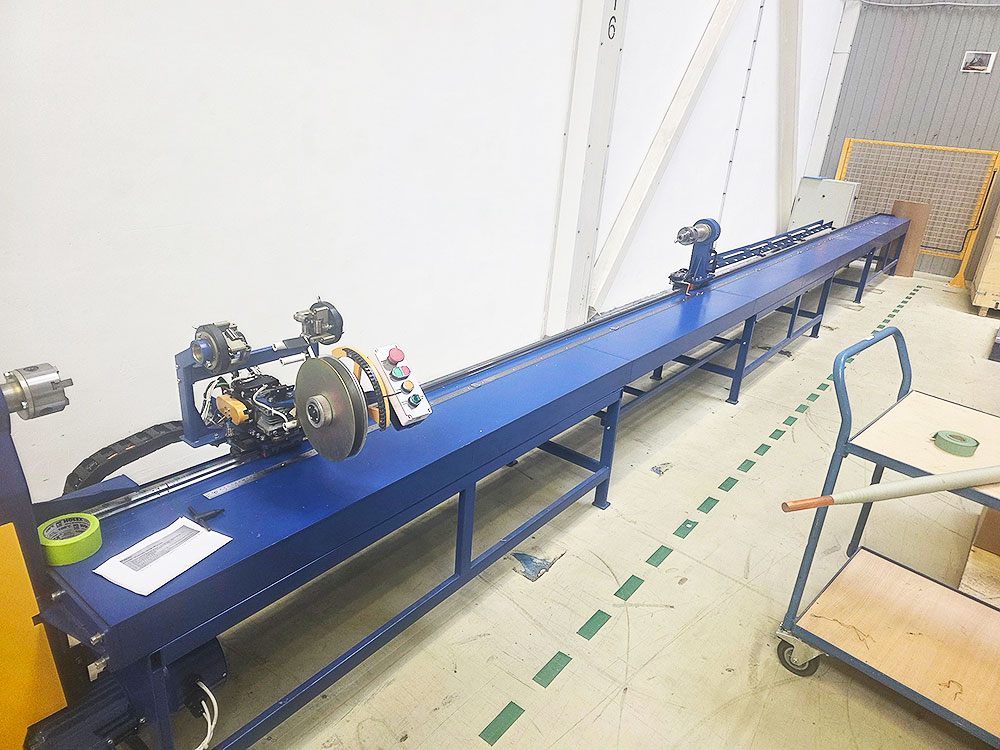

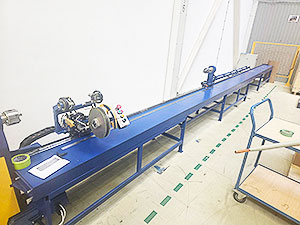

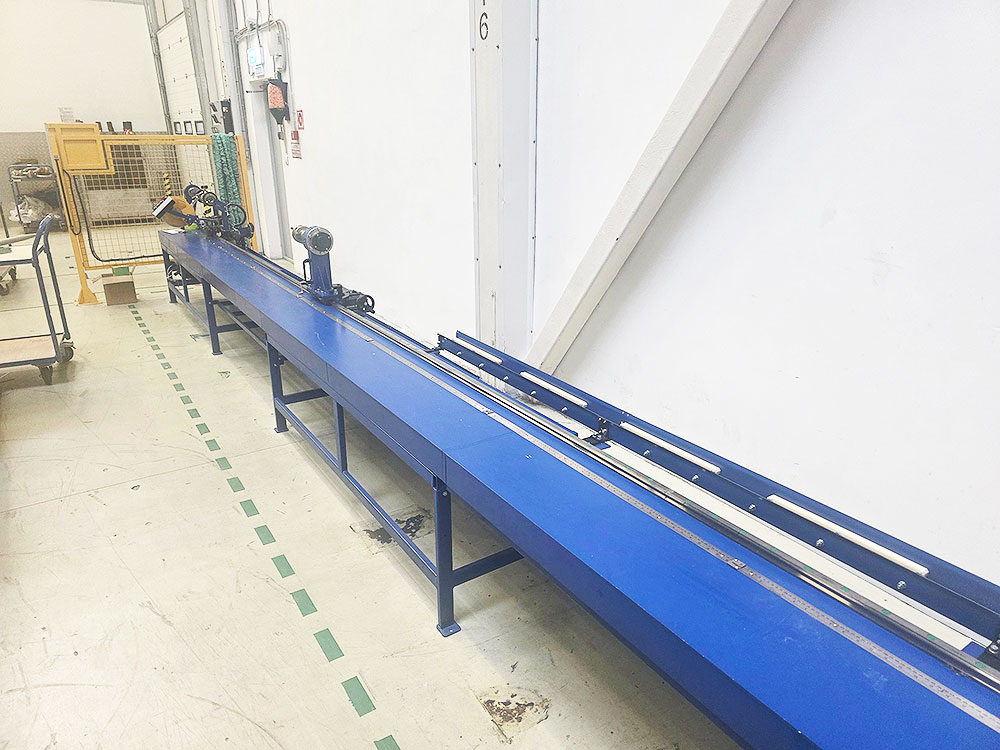

Фотографии станка СНБИ-250 для наложения бумажной изоляции
